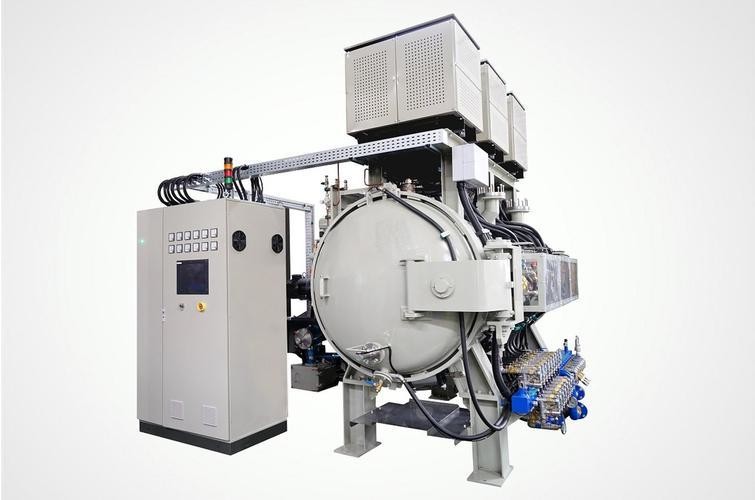

Forno integrato di sinterizzazione sotto vuoto
Forno di sinterizzazione a vuoto Forno di sinterizzazione a vuoto e di sinterizzazione a vuoto (SiC/Si3N4/AlN), Forno di sinterizzazione a vuoto
Adatto per la degrasia di carburo cementato, lega ad alta densità, prodotti in acciaio inossidabile, lega ad alta temperatura, materiale magnetico, prodotti in polvere ceramica, carburo, ecc.
Caratteristiche del prodotto
1Il corpo del forno è una struttura a giacca refrigerata ad acqua orizzontale a camera singola e la porta del forno adotta una struttura a giacca refrigerata ad acqua sandwich.e lo strato interno è in acciaio inossidabileLe flange di entrambe le estremità sono saldate rispettivamente al cilindro e al coperchio del forno. La struttura di fissaggio manuale a doppia porta è adottata per un facile carico e scarico.
2Al fine di migliorare il grado di controllo automatico, le valvole principali su ciascuna condotta del sistema di vuoto di questo forno sono valvole pneumatiche, che sono intuitive e convenienti da usare.
3Il sistema è dotato di due flussometri a rotore di vetro per regolare rispettivamente la portata del gas riempito nel forno.
4Un manometro elettrico di pressione di contatto è installato sul corpo del forno per monitorare la pressione nel forno.può rilasciare automaticamente la pressione per garantire il funzionamento sicuro del sistema.
5Durante la fase di degrassa, una piccola quantità di gas può essere riempita in modo appropriato in base al tenore di grassi del prodotto per ottenere una degrassazione direzionale del flusso d'aria.
6Il dispositivo di raffreddamento rapido è costituito da un motore, una ruota del ventilatore, un radiatore integrato e una porta di ventilazione sullo schermo di isolamento termico.Il forno è pieno di gas inerte Ar per raffreddare rapidamente il pezzo da lavorare.
Numero del modello |
UNDSJL-30×30×60 |
UNDSJL-40×40×100 |
UNDSJL-50×50×120 |
Fornitura di alimentazione nominale |
380V,50Hz/60Hz |
380V,50Hz/60Hz |
380V,50Hz/60Hz |
Struttura del forno |
Giacca a raffreddamento idrico orizzontale a camera singola, struttura di chiusura manuale a doppia porta |
Giacca a raffreddamento idrico orizzontale a camera singola, struttura di chiusura manuale a doppia porta |
Giacca a raffreddamento idrico orizzontale a camera singola, struttura di chiusura manuale a doppia porta |
Temperatura nominale del forno |
1550°C |
1550°C |
1550°C |
Uniformità della temperatura del forno |
± 5°C |
± 5°C |
± 5°C |
Grado di vuoto limite di freddo del forno vuoto |
2pa |
2pa |
2pa |
Velocità di aumento della pressione |
1pa/h |
1pa/h |
1pa/h |
Dimensioni dell'area di lavoro (larghezza × altezza × lunghezza) |
300 × 300 × 600 mm |
400 × 400 × 1000 mm |
500 × 500 × 1200 mm |
Potenza di riscaldamento |
Circa 75 kW. |
Circa 90KW |
Circa 135 kW |
Tasso di devascamento |
≥96% (l'agente di formazione è la paraffina, in condizioni di deossidazione del gas di zavorra negativo) |
≥96% (l'agente di formazione è la paraffina, in condizioni di deossidazione del gas di zavorra negativo) |
≥96% (l'agente di formazione è la paraffina, in condizioni di deossidazione del gas di zavorra negativo) |
Velocità massima di riscaldamento del forno vuoto |
15°C/min |
15°C/min |
15°C/min |
Ambiente di lavoro |
Gas vuoto o inerte ((Ar o N2) |
Gas vuoto o inerte ((Ar o N2) |
Gas vuoto o inerte ((Ar o N2) |
Pressione del gas di raffreddamento |
≤ 0,15 MPa ((Pressione assoluta) |
≤ 0,15 MPa ((Pressione assoluta) |
≤ 0,15 MPa ((Pressione assoluta) |
Pressione nominale dell'acqua di raffreddamento |
0.1~0.2M Pa |
0.1~0.2M Pa |
0.1~0.2M Pa |
Temperatura dell'acqua |
≤ 28°C |
≤ 28°C |
≤ 28°C |
Peso morto nominale |
150 kg |
300 kg |
500 kg |
Dopo vendita:
1Installazione, messa in servizio e accettazione
Facciamo l'installazione, la messa in servizio e l'accettazione nello stabilimento dell'acquirente.il personale incaricato della messa in servizio è fornito gratuitamente dal richiedente in base alla norma del personale;.
L'attrezzatura spedita all'acquirente, il venditore ha ricevuto la notifica dell'acquirente, entrambi entro una settimana per portare l'attrezzatura fuori dalla scatola insieme,controllare l' attrezzatura e tutti i componenti secondo la lista di imballaggio - compresi gli accessori dell'attrezzatura, i pezzi di ricambio e gli strumenti speciali, il manuale e i documenti tecnici allegati, ecc. Può essere installato dopo il controllo di accettazione dell'attrezzatura.
Dopo l'installazione e il debug, l'apparecchiatura deve essere accettata secondo gli accessori tecnici.
2.Formazione
Al momento della consegna del forno al cliente, daremo una formazione al personale del cliente.quando si installa presso l'azienda del cliente.
Questo è un addestramento pratico di funzionamento e di manutenzione pratica, e il nostro personale tecnico dirà il principio di base, conoscenza di manutenzione dell'attrezzatura,E le misure comuni di gestione dei guasti.Possiamo addestrare 2 ~ 3 lavoratori.
3. Periodo di garanzia
Il periodo di garanzia dell'apparecchiatura è di 12 mesi, a decorrere dalla data di installazione e debug del fornitore.Il personale del servizio post-vendita deve fornire soluzioni entro 2 oreSe è necessario recarsi sul sito per il trattamento, gli operatori inviati dal venditore devono arrivare sul sito entro 48 ore dall'imbarco.In caso di emergenzaGli operatori devono arrivare sul sito entro 48 ore dall'imbarco e continuare a effettuare le riparazioni fino a quando il guasto non sarà rimosso e l'attrezzatura ritornerà alla normalità.
